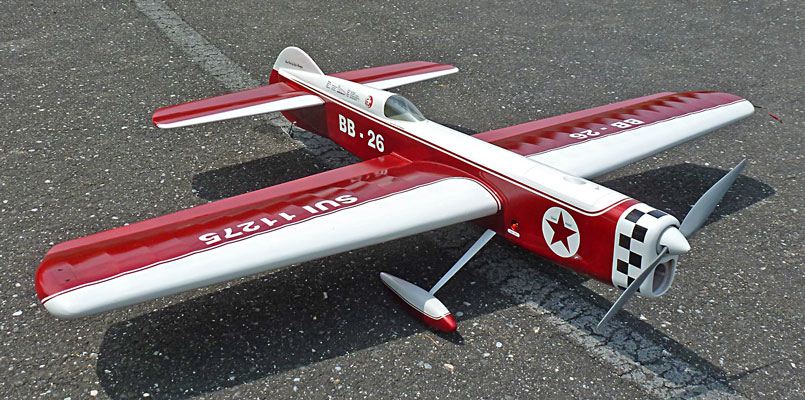

Max Bee
Peter Germann-Juni 2012
Max Bee/ 2012
| Date | 7.6.2012 |
| Airplane Type | Max Bee |
| Designer | Igor Burger |
| Builder | Peter Germann |
| Construction type, materials | Holz, Polyspan + Silkspan, 2-Schicht Autolack (2K) |
Dimensions- Wing
| Wingspan (mm) | 1'500 mm |
| Mean Average Chord MAC* (mm) | 291 mm |
| Wing Area, incl. Flaps (sqdm) | 42.5 qdm |
| Center airfoil | Burger |
| Tip airfoil | Burger |
| Thickness (% MAC) | 22 % |
| Flap design | Ebene Platte d = 6 mm |
Empennage
| Span (mm) | 760 mm |
| Center chord (mm) | 215 mm |
| Tip chord (mm) | 150 mm |
| Area (sqdm) | 13.3 qdm |
| Airfoil | Burger |
| Thickness | 18 mm |
| Empennage area in % of wing | 31.1 % |
| Elevators area (%) | 36.6 % |
Fuselage
| Average height w/o rudder (mm) | 150 mm |
| Nose length; Spinner backplate wing leading edge in center (mm) | 298 mm |
| Hingeline-hingeline (mm) | 475 mm |
Power Train
| Motor type and Kv | AXI 2826/12 760 |
| ESC | Castle Creations ICE lite 75 A |
| Timer | Hubin FM 9 / spike protected |
| Battery, type, capacity, no. of cells | DesirePower V8 5S2600 mAh 60C |
Weight
| Take-off weight (incl. battery) (Grams) | 1'835 Gramm |
| Wing loading (Gr qdm) | 43.2 Gr qdm |
Lines
| Lines diameter and eye-to-eye length | 0.39 mm x 19.5 m (19-fach) |
Set-up Airplane/ Nach 5 Flügen
| C.G. in % of MAC | 19 % |
| C.G. from flaps hingline forward | 185 mm |
| Leadout setting (center, mm aft of C.G.) | 45 mm bzw. 140 mm von der Scharnierline nach vorn. |
| Tip weight | 35 Gr. |
| Flaps-Elevators throw ratio | 1:1 |
| Hingeline sealing | Flaps |
| Propeller thrust line ( ) | 1 nach oben |
| Angle of attack stabilizer ( ) | - 0.25 down |
| Elevator trim | 0 |
| Handle spacing | 104 mm |
| Nose trim weight (Gr.) | 0 |
| Tail trim weight (Gr.) | 0 |
| Rudder trim ( ) | 0 |
| RPM at take-off | 9'482 (Programmierwert Hubin) |
| Lap time (sec) | 5.3 |
Electric Setup/ Castle Phoenix ICE lite 75A
| Motor start delay | 30 sec |
| Runtime (from motor start) | 5 min 20 sec |
| Propeller, type, rotation (fwd. or reverse) | APC thin electric 13 x 5.5 EP links (reverse) |
| Motor timing | 4 |
| PWM Frequency (kHz) | 8 KhZ |
| ESC Mode | Control Line |
| Governing mode | Governor high |
| Brakestrength | 100 % |
| Brake delay | 0.8 sec |
| Auto-Lipo shutoff (V) | 3.1 |
| Cutoff type | Soft cutoff |
| Power consumption (mAh recharge) | 350 m/M 25 C, calm: 1'880 mAh, |
Max Bee/ 2012
| Datum | 7.6.2012 |
| Flugzeugtyp | Max Bee |
| Konstrukteur | Igor Burger |
| Erbauer | Peter Germann |
| Erbauer | Holz, Polyspan + Silkspan, 2-Schicht Autolack (2K) |
Abmessungen/ Tragfläche
| Spannweite (mm) | 1'500 mm |
| Mittlere aerodyn. Flächentiefe MAC | 291 mm |
| Flügelfläche, inkl. Klappen (qdm) | 42.5 qdm |
| Profil in der Mitte | Burger |
| Profil am Randbogen | Burger |
| Profildicke in % MAC | 22 % |
| Bauart Klappen | Ebene Platte d = 6 mm |
Leitwerk
| Spannweite (mm) | 760 mm |
| Tiefe in der Mitte (mm) | 215 mm |
| Tiefe am Randbogen (mm) | 150 mm |
| Fläche | 13.3 qdm |
| Profil Stabilo | Burger |
| Profildicke | 18 mm |
| Höhenleitwerk in % der Tragfläche | 31.1 % |
| Flächenanteil Höhenruder (%) | 36.6 % |
Rumpf
| Mittlere Höhe, ohne Seitensteuer (mm) | 150 mm |
| Länge Nase; Spinner Rückseite bis Nasenleiste in der Mitte (mm) | 298 mm |
| Abstand Scharnierlinien Flaps-Höhensteuer (mm) | 475 mm |
Antrieb
| Motortyp, Umdrehungen pro Volt | AXI 2826/12 760 |
| Regler | Castle Creations ICE lite 75 A |
| Zeitgeber | Hubin FM 9 / spike protected |
| Batterie, Typ, Kapazität, Anzahl Zellen | DesirePower V8 5S2600 mAh 60C |
Gewicht
| Startgewicht, mit Batterie (Gramm) | 1'835 Gramm |
| Flächenbelastung (Gr qdm) | 43.2 Gr qdm |
Kabel
| Kabel, Durchmesser und Länge Oese-Oese (mm / m) | 0.39 mm x 19.5 m (19-fach) |
Einstellungen Flugzeug/ Nach 5 Flügen
| Schwerpunktlage SP in % MAC | 19 % |
| Schwerpunktlage in mm von der Scharnierline nach vorn. | 185 mm |
| Einstellung Kabelführung (Mitte, in mm hinter SP) | 45 mm bzw. 140 mm von der Scharnierline nach vorn. |
| Aussengewicht | 35 Gr. |
| Ausschlagverhältnis Flaps-Höhenruder | 1:1 |
| Abdichtung Scharnierspalt | Flaps |
| Zugachse Motor | 1 nach oben |
| Anstellwinkel Stabilo ( ) | - 0.25 down |
| Trimmung Höhenruder | 0 |
| Griffabstand | 104 mm |
| Trimmgewicht Nase (Gr.) | 0 |
| Trimmgewicht Heck (Gr.) | 0 |
| Trimmung Seitensteuer ( ) | 0 |
| Startdrehzahl | 9'482 (Programmierwert Hubin) |
| Rundenzeit (sec) | 5.3 |
Einstellungen Antrieb/ Castle Phoenix ICE lite 75A
| Anlaufverzögerung | 30 sec |
| Laufzeit, ab Motoranlauf | 5 min 20 sec |
| Propeller, Typ, Drehrichtung | APC thin electric 13 x 5.5 EP links (reverse) |
| Timing Motor | 4 |
| Pulsfrequenz (kHz) | 8 KhZ |
| Betriebsart Regler | Control Line |
| Betriebsart Drehzahlsteuerung | Governor high |
| Wirksamkeit Bremse (%) | 100 % |
| Verzögerung Bremse | 0.8 sec |
| Autom. Abschaltspannung (V) | 3.1 |
| Abschaltart | Soft cutoff |
| Energieverbrauch (Nachladung mAh) | 350 m/M 25 C, calm: 1'880 mAh, |
